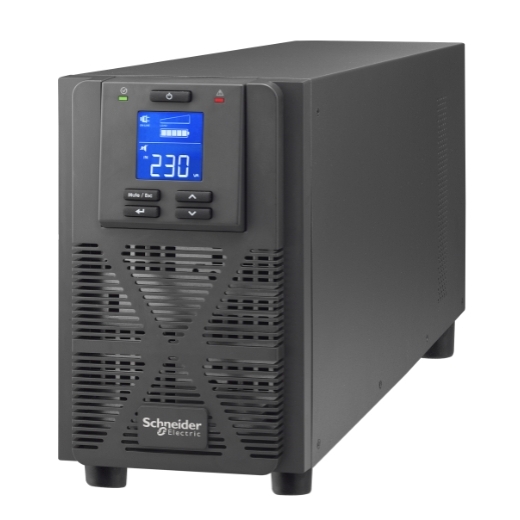

施耐德ups電池連接方法



1、UPS電池的紅色極注是正極，黑色的是負極，蓄電池在電池盒里是串聯的，就是說一個電池的正極連另一個電池的負極。

2、照這樣連法，最后會剩下一正一負兩條引出線，接蓄電池放電端口，注意要一一對應起來，一般左正右負，連接時注意電池短路。

3、短時間內UPS蓄電池進水是不會影響電池性能的，水是弱電解質，導電性能很弱，不過一定要立刻擦干，否則會氧化極注，使電池極注脫落，造成電池損壞。

4、更換UPS電池線傾向原公司服務站或經銷商購買原材料，以避免因容量不足而造成發熱或大火，引起火災。

5、不能用火對UPS蓄電池或電池組進行處理，否則會爆炸傷人，勿損壞或打開電池，電池溢出的電解液，具有很強的毒性，對人體有害，避免電池正負極短路，否則會引起火災或電機。



UPS外接電池連接方法

1、UPS外接電池主機功率選型依據：功率=負載/功率因數（一般按0.8計）

2、長機配置UPS電池算法如下：

計算蓄電池的最大放電電流值：I最大=Pcosф/（η*E臨界*N）

注：P→UPS電源的標稱輸出功率

cosф→UPS電源電池的輸出功率因數（工頻機一般為0.8）

η→UPS逆變器的效率，一般為0.88~0.94（實際計算中可以取0.9）

E臨界→蓄電池組的臨界放電電壓（12V電池約為10.5V，2V電池約為1.67V）

N→每組電池的數量

根據所選的蓄電池組的后備時間，查出所需的電池組的放電速率值C，然后根據：

電池組的標稱容量=I最大/C

算出電池的標稱容量。

由于使用E臨界———UPS電池的最低臨界放電電壓值，所以會導致所要求的UPS電池組的安時容量偏大的局面。按目前的使用經驗，實際電池組的安時容量可按下面公式計算：

實際電池容量（AH）=電池組的標稱容量*0.8



二、ups電池原理



在線式　在線式UPS（On-Line UPS）的運作模式為“市電和用電設備是隔離的，市電不會直接供電給用電設備”，而是到了UPS就被轉換成直流電，再兵分兩路，一路為電池充電，另一路則轉回交流電，供電給用電設備，市電供電品質不穩或停電時，電池從充電轉為供電，直到市電恢復正常才轉回充電，“UPS在用電的整個過程是全程介入的”。其優點是輸出的波型和市電一樣是正弦波，而且純凈無雜訊，不受市電不穩定的影響，可供電給“電感型負載”，例如電風扇，只要在UPS輸出功率足夠的前題下，可以供電給任何使用市電的設備。



后備式又稱為非在線式不間斷電源（Off-Line UPS），它只是“備援”性質的UPS，市電直接供電給用電設備也為電池充電（Normal Mode），一旦市電供電品質不穩或停電了，市電的回路會自動切斷，電池的直流電會被轉換成交流電接手供電的任務（Battery Mode），直到市電恢復正常，“UPS只有在市電停電了才會介入供電”，不過從直流電轉換的交流電是方波，只限于供電給電容型負載，如電腦和監視器。



在線互動式工作原理

線上交錯式又稱為線上互動式或在線互動式（Line-Interactive UPS），基本運作方式和離線式一樣，不同之處在于線上交錯式雖不像在線式全程介入供電，但隨時都在監視市電的供電狀況，本身具備升壓和減壓補償電路，在市電的供電狀況不理想時，即時校正，減少不必要的“Battery Mode”切換，延長電池壽命。
